Serre de la Maison Shaughnessy

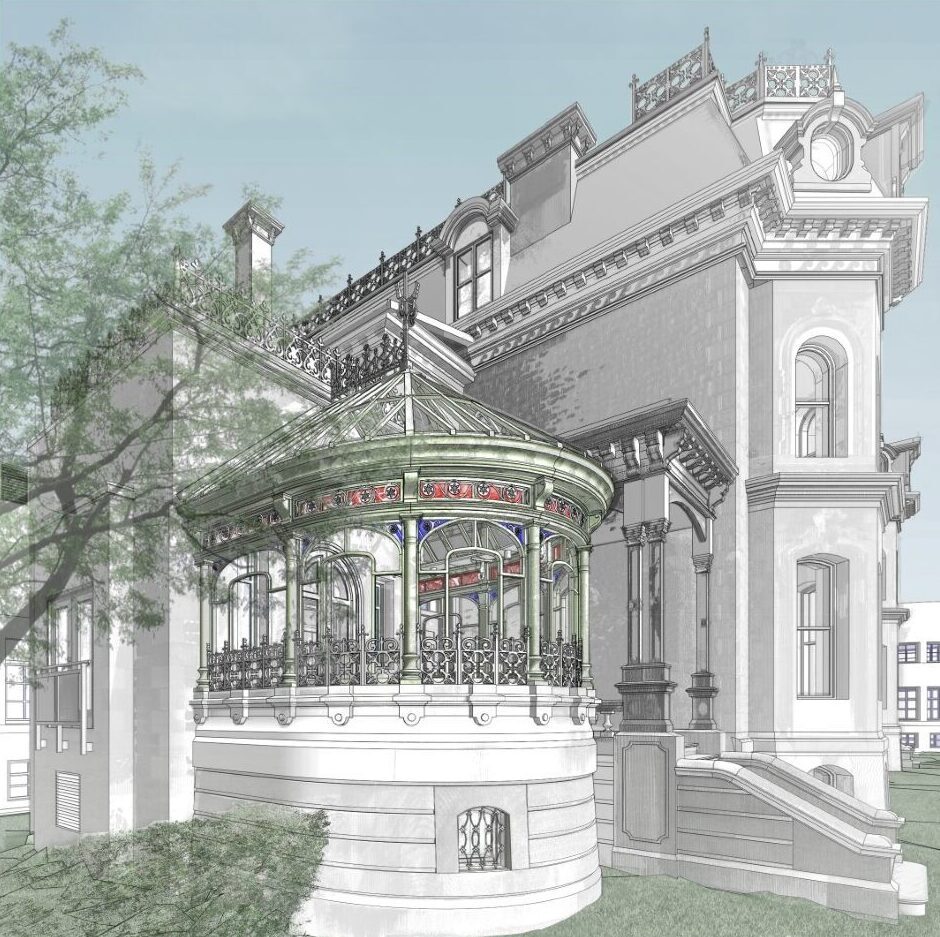

Dans le cadre de la mission de conservation de la serre de la Maison Shaughnessy, EVOQ a également été chargé d'actualiser le modèle 3D numérique existant du client pour atteindre un niveau de détail plus élevé et correspondre précisément aux conditions réelles du site. La documentation et la représentation de l'état actuel se seraient révélées complexes avec des méthodes de relevé traditionnelles en raison de la géométrie complexe et hautement détaillée de la serre, ainsi que de l'affaissement et des déformations de la structure en fonte au cours du siècle écoulé depuis sa construction.

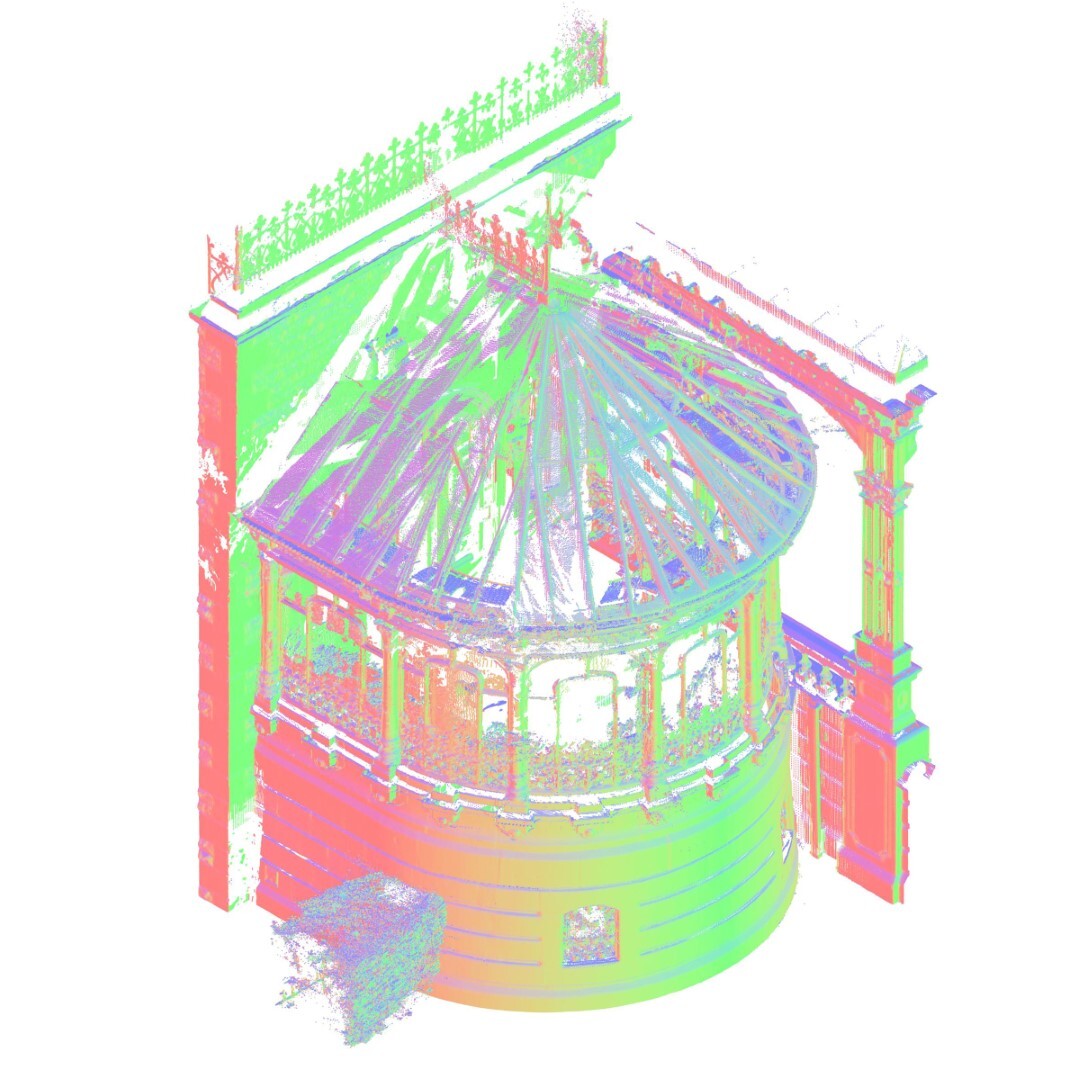

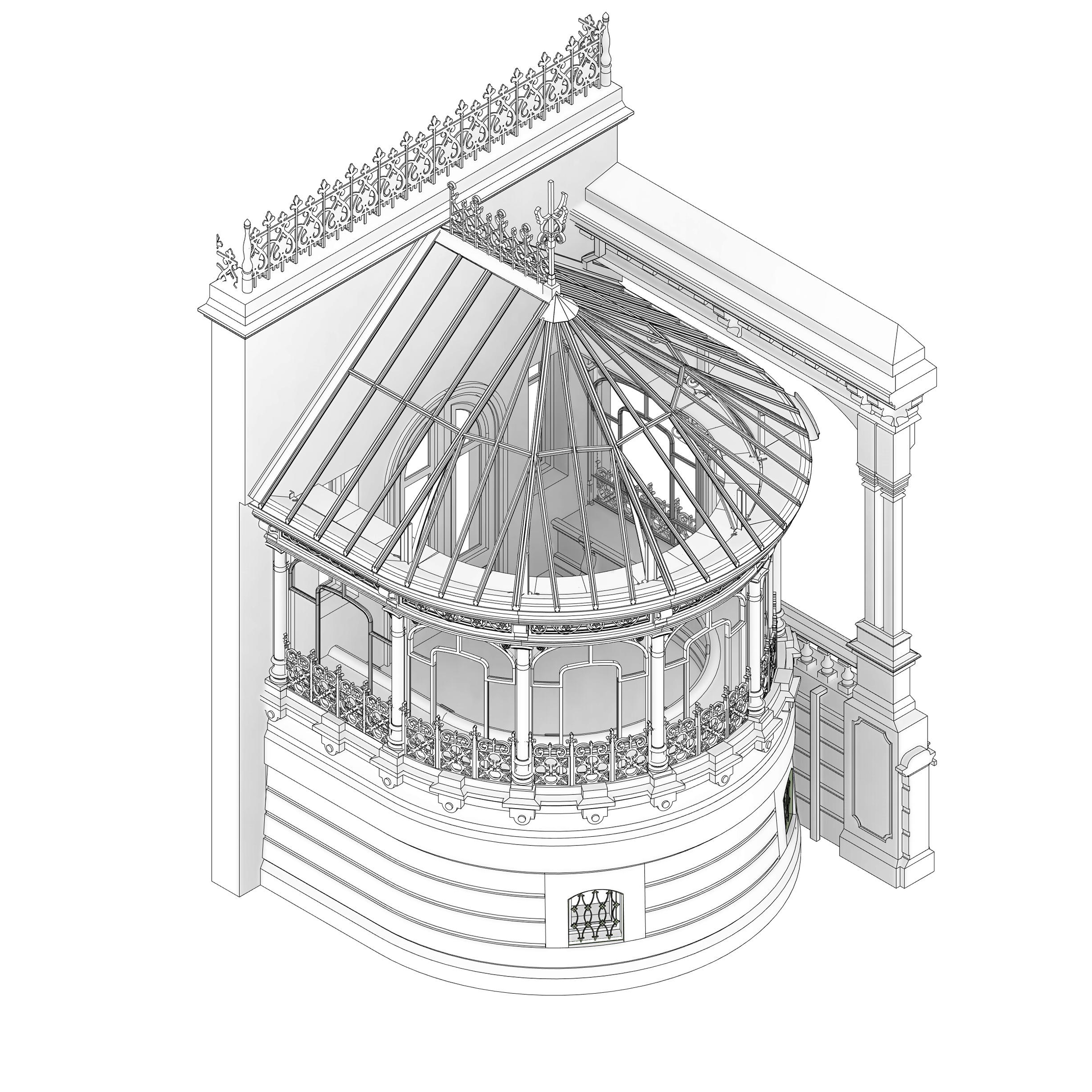

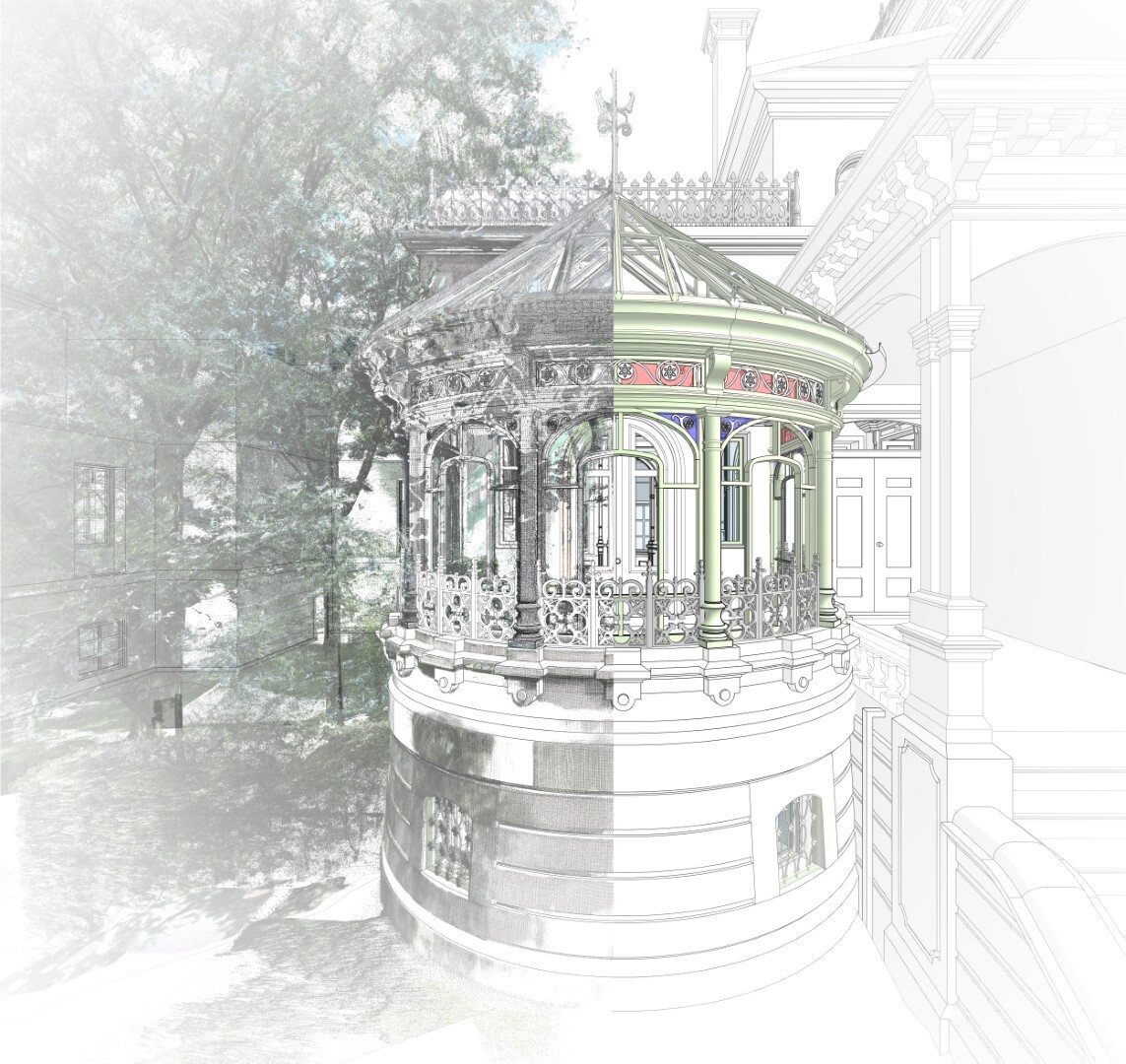

EVOQ a développé et mis en œuvre une méthodologie de modélisation du patrimoine en BIM (H-BIM) pour ce projet, en utilisant Revit d’Autodesk. La structure existante a été numérisée au laser pour générer un nuage de points, un ensemble de données géospatiales composé de points individuels définis par leurs coordonnées x, y et z, fournissant ainsi une base précise pour la modélisation 3D paramétrique.

Compte tenu des propriétés de pont thermique de la structure en fonte, le modèle H-BIM a également été utilisé pour des itérations de conception hygrothermique afin d'assurer une performance améliorée. En collaboration avec les spécialistes de l'enveloppe du bâtiment de UL Solutions, plusieurs itérations de détails constructifs ont été testées dans des zones critiques de la serre. Cette étape a été réalisée à l'aide du logiciel THERM, qui représente graphiquement les effets de transfert de chaleur en deux dimensions dans les composants du bâtiment.
